三通内螺纹球阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程

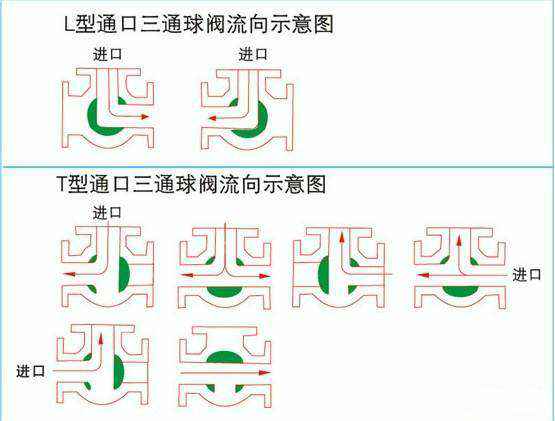

三通内螺纹球阀/气动三通内螺纹球阀/电动三通内螺纹球阀有T型（Q15F）和L型（Q14F）。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
手动内螺纹三通球阀是一种旋转类切断、开关阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。两阀座密封内螺纹三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
 |  |

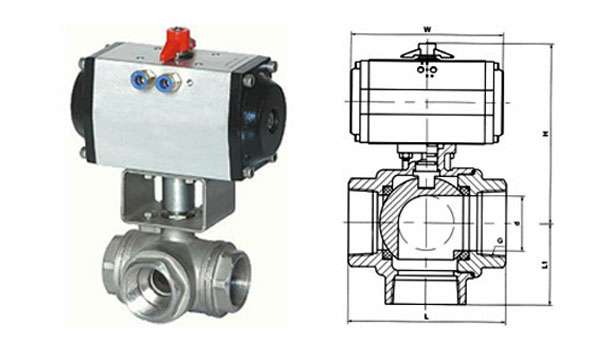

| 气动三通内螺纹球阀 | 电动三通内螺纹球阀 |
内螺纹三通球阀 零件材料
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 球 | 不锈钢CF8M/CF8 |
4 | 球垫 | 聚四氟乙烯/PTFE |
5 | 阀杆 | 不锈钢CF8M/CF8 |
6 | 填料 | 聚四氟乙烯/PTFE |
7 | 中口 | 聚四氟乙烯/PTFE |
8 | 大薄片 | 聚四氟乙烯/PTFE |
9 | 压盖螺母 | 不锈钢CF8M/CF8 |
10 | 手柄 | 不锈钢CF8M/CF8 |
11 | 流向指示牌 | ALUMINUM |
12 | 华司 | 不锈钢/CF8 |
13 | 螺帽 | 不锈钢/CF8 |
14 | 锁定装置 | 不锈钢/CF8 |
15 | 皮套 | 塑料 |
16 | 盲盖 | 不锈钢/CF8M/CF8 |
内螺纹三通球阀 主要外形尺寸
L型内螺纹三通球阀
SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT（g） |
1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型内螺纹三通球阀
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
